機器人軸承分類和關鍵技術是什么
機器人軸承分類和關鍵技術是什么
- 2022/9/2 9:53:41
工業機器人軸承作為工業機器人的關鍵配套件之一，最適用于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具，IC制造裝置等。
工業機器人軸承特點
1.可承受軸向、徑向，傾覆等方向綜合載荷；
2.高回轉定位精度。
工業機器人軸承分類

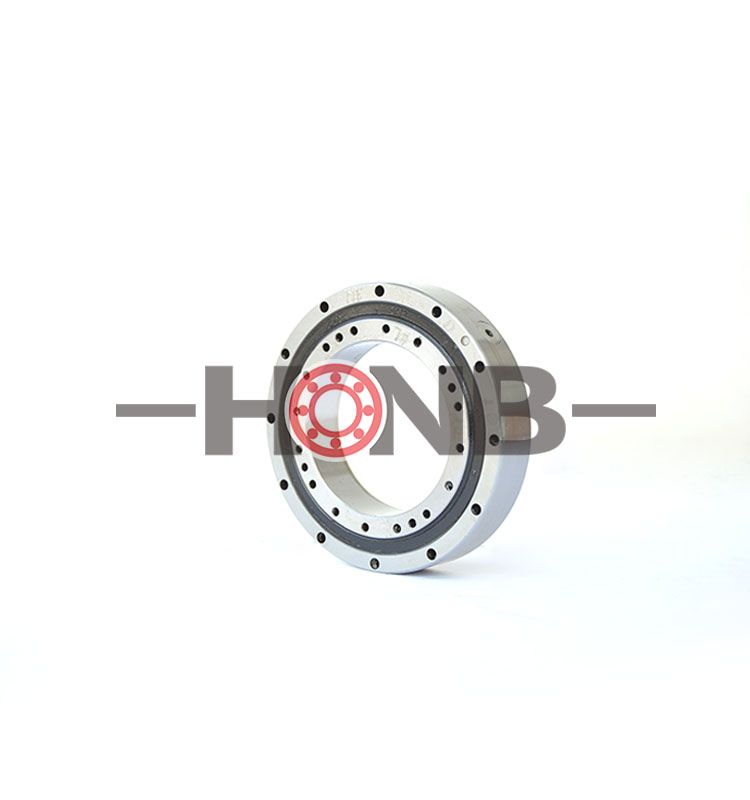

1. 交叉滾子軸承
交叉圓柱滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，單個軸承能同時承受徑向力、雙向軸向力與傾覆力矩的共同作用，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜或滾子間的相互磨察，有效防止了摩擦力矩的增加。
另外，滾子垂直交叉排列的結構可以避免滾子的鎖死現象，同時又因為軸承內外圈是分割的結構，間隙可調，即使被施加壓力，也能獲得較高的旋轉精度。十字交叉滾子軸承以其輕型復合結構、回轉精度高、剛性好、摩擦力矩穩定等良好的性能廣泛應用于工業機器人腰部回轉、關節式機器人肩部、臂，手腕等回轉部位。
2. RV減速器軸承
RV減速器又稱精密關節減速器，它以其體積小，抗沖擊力強，扭矩大，定位精度高等多優點被廣泛廣泛應用于工業機器人。對于RV減速器，軸承的外形結構、精密定位是其結構緊湊、剛性優良、傳動精密等關鍵因素，RV減速器軸承包括多種軸承系列及圓柱滾子保持架組件系列。
3.諧波減速器專用軸承
諧波減速器是一種靠波發生器使柔輪產生可控彈性變形，利用柔性軸承可控的彈性變形來傳遞運動和動力的，其特點是結構緊湊、運動精度高、傳動比大，多用于中小轉矩的機器人關節。
工業機器人軸承的關鍵技術
1.設計技術
工業機器人用軸承不僅要保證有足夠的承載能力，而且要求精確定位、運轉靈活，因此，軸承設計分析，主參數的確定，不能單以額定動載荷為目標函數，而要以額定動載荷、剛度和摩擦力矩等指標作為目標函數進行多目標優化設計，同時要采用基于套圈和機架變形的軸承有限元分析方法。
2.制造技術
（1）機器人軸承動態質量高精度檢測技術；
（2）軸承套圈微變形熱處理加工工藝；
（3）基于磨削變質層控制的軸承套圈精磨加工工藝；
（4）軸承負游隙的精確控制技術；
（5）角接觸球軸承的凸出量的精確控制技術；
（6）軸承的精密裝配技術；
（7）軸承套圈非接觸測量技術。
