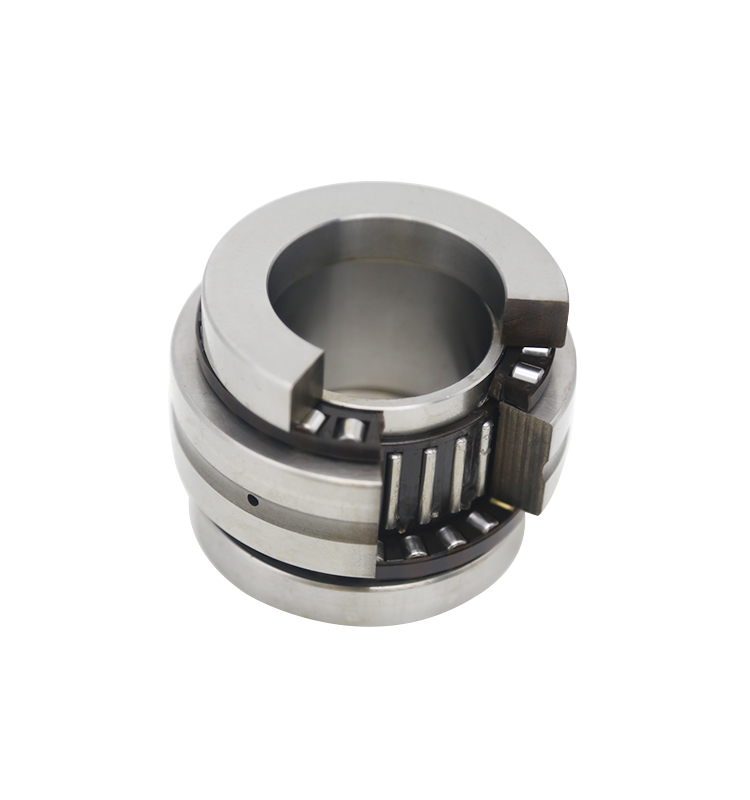

滾珠絲杠軸承是有徑向滾針與推力滾子組合成的絲杠支撐軸承，相較于傳統的角接觸球軸承具有高承載，高精度和長期一致性的優點，大量應用于高端數控機床行業也叫做滾針推力圓柱滾子軸承。
滾珠絲杠軸承/滾針推力圓柱滾子軸承有什么特點？
1、精度高，滾珠絲杠副一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。
2、高速進給和微進給可能，滾珠絲杠副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
3、摩擦損失小、傳動效率高，由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滑動絲杠副的1/3。在省電方面很有幫助。
4、軸向剛度高，滾珠絲杠副可以加與預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
5、不能自鎖、具有傳動的可逆性，滾珠絲杠的兩端可以安裝在固定座和支撐座上，這是雙向統一的。固定座和支撐座安裝在絲杠兩端用于固定滾珠絲杠的，采用滾珠絲杠軸承。事實上，滾針推力圓柱滾子軸承滾珠絲杠的支撐座是安裝在絲杠的兩端，以固定線材。
滾珠絲杠軸承/滾針推力圓柱滾子軸承如何選型？選型時應考慮的因素：
1、以實際需要確定確定滾珠絲杠長度（總長=工作行程+螺母長度+安余量+安裝長度+連接長度+余量。如果增加了防護，比如護套，需要把護套的伸縮比值（般是1：8，即護套的大伸長量除以8）考慮進去。
2、以實際需要確定滾珠絲杠精度。般機械選C7以下即可，數控機床類選C5的比較多（對應內標準般是P5~P4和P4~P3，具體參看樣本）。
3、以負載確定直徑，電機性能參數中有輸出扭矩，如果還帶減速器也要算進去（考慮率），計算下實際工況中需要多大推力，滾針推力圓柱滾子軸承滾珠絲杠軸承樣本（和廠家要）有負載參數（即推力參數，般標示為動負荷和靜負荷，看前者即可），選擇滾珠絲杠軸承的公稱直徑。
4、詢問所選產品廠家的價格、付款條件和交貨時間。確定所需的絲杠軸承廠家能夠保證該型號的軸承的穩定供應。
5、選擇確定安裝方式。這個安裝件可以自己設計，也可以買現成的，有標準安裝座可選。自己設計注意受力狀態，軸承好選擇7000或3000系列的，因?yàn)榻z杠工作時主要受軸向力，徑向受力要盡力避免。
6、考慮導向件和安裝能力。和滾珠絲杠配套的導向件選擇滾珠直線導軌，當然直線軸和直線軸承的搭配是相對經濟的選擇。
7、以直線速度和旋轉速度確定滾珠絲杠導程。電機確定了就知道輸出轉速，考慮下你需 要的大直線速度，把電機轉速（如果帶減速器再除以減速比）乘以絲杠導程的值就是直線速度，該值大于需要值即可。
8、以安裝條件和尺寸結構等確定滾珠絲杠螺母形式（螺母有很多結構，不同的螺母結構尺寸略有不同，視情況選擇）。
滾珠絲杠軸承/滾針推力圓柱滾子軸承的幾種支承方法:
1、除了一端用雙軸承固定，另一端用雙軸承支撐，結構略復雜，但比單軸承端軸承有更好的剛性。
2、最后是雙軸承是固定的，另一端是復式連接軸承結構稍復雜，但教一些具有軸向定位剛度，高轉速工作不易產生晃動，尤其是對水平，特別是大跨度和負載使用時間。
3、一端固定，另一端為懸臂，常用于短行程和垂直傳動。
4、雙軸承一端固定，另一端為單軸承支承，結構相對簡單，缺點是有些單軸承端軸承具有剛性。
