精密交叉滾子軸承的特點及優勢
精密交叉滾子軸承的特點及優勢
- 2022/5/13 9:28:52

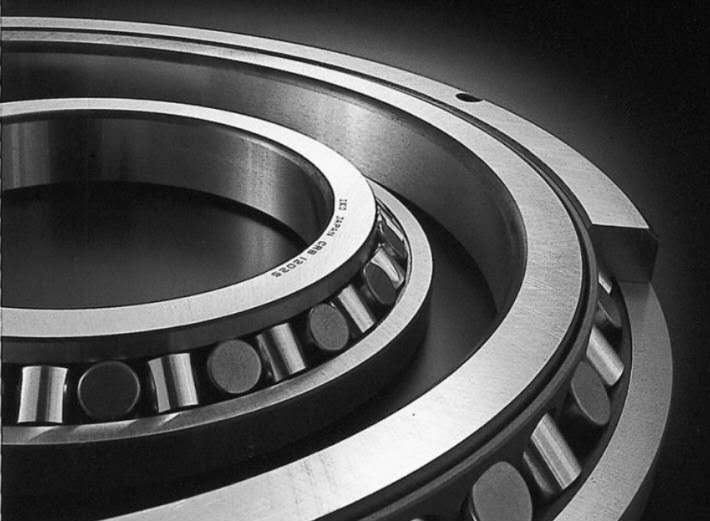

精密交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，滾子與滾子之間通過保持器或者隔離塊間隔，其具有較高的旋轉精度、較大的承載能力、較小的外形尺寸及較高的旋轉速度和剛性，具有廣泛的用途及其他軸承無法比擬的優越性。
這種十字交叉布置滾子的結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷，與傳統結構軸承相比，剛性提高3~4倍，同時，該系列軸承的外形尺寸被大限度的小型化，超薄的結構是接近極限的小型化尺寸，并且具有高剛性，所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、轉塔、醫療儀器等應用場合。
目前主要根據軸承的精度和尺寸劃分，交叉滾子軸承可分為精密交叉滾子軸承和交叉滾子轉盤軸承。交叉圓柱滾子回轉支承和精密交叉滾子軸承都具有高剛性，高回轉精度，穩定旋轉力矩，高承載能力的特點。軸承作為精密回轉裝備中的核心零部件起到了至關重要的作用，影響軸承回轉精度的主要因素有軸承制造精度及軸承剛性。
精密交叉圓柱滾子軸承具有體積小，旋轉精度高、抗變形能力強、承載能力大以及結構設計靈活等一系列優點，被廣泛應用于工業機器人的關節部位和旋轉部位，數控回轉工作臺，數控機床，分度盤，精密測試轉臺，醫療器械，光學望遠鏡以及大型雷達天線等精密裝備中。
精密交叉滾柱軸承的主要類型：
RU型交叉滾子軸承
RU系列型號由于外圈和內圈都有安裝孔，不需要固定的法蘭和支撐座。由于內、外圈結構均為整體結構，安裝對軸承性能沒有影響，因此能夠獲得穩定的旋轉精度和扭矩，能用于外圈和內圈旋轉使用。
RE型交叉滾子軸承
RE系列型號是由RB型的設計理念產生的新型式，主要尺寸與RB型相同。其構造是內圈是分割型，外圈是一體設計，適合于要求外圈旋轉精度高的部位。
RA型交叉滾子軸承
RA系列型號是將RB型內、外圈厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人、機械手旋轉部位、醫療儀器、半導體加工設備、光學設備、航天儀器，軍用設備上等。該結構一般用于外圈固定，內徑旋轉使用。
RB型交叉滾子軸承
RB系列型號為交叉圓柱滾子軸承的基本型，內、外圈尺寸被小限度地小型化，其構造是外圈是分割型，內圈是一體設計，適合于要求內圈旋轉精度高的部位。
CRBH系列交叉滾子軸承
CRBH系列型號內、外圈都是一體結構，內、外圈沒有安裝孔，薄壁型，可用于外圈旋轉和內圈旋轉，整體剛性要比RB系列和RE系列高，因此該系列可替代RB系列和RE系列使用，。
