滾動軸承裝配
滾動軸承具有摩擦小、軸向尺寸小、更換方便、維護簡單等優點。
滾動軸承組件介紹
(1)組裝技術要求
標有代碼的滾動軸承端面應安裝在可見的方向，以便更換時檢查。
軸頸或殼體孔臺階處的圓弧半徑應小于軸承上相應位置處的圓弧半徑。
軸承裝配在軸上和殼體孔內后，不應有歪斜現象。
在兩個同軸軸承中，當軸受熱膨脹時，其中一個必須移動。
裝配滾動軸承時，必須嚴格防止灰塵進入軸承。
組裝后，軸承必須運轉靈活，噪音低，工作溫度不得超過65。
(2)組裝方法
裝配軸承時，最基本的要求是使施加的軸向力直接作用在已安裝的軸承套圈端面上(安裝在軸上時，施加的軸向力應直接作用在內圈上，安裝在孔上時，施加的軸向力應直接作用在外圈上)。盡量不要影響滾動元件。裝配方法有錘擊法、壓裝法、熱裝法、冷凍裝配法等。
錘擊法
錘擊前用錘子墊紅銅桿和一些軟質材料時，應注意不要讓銅屑等異物落入軸承滾道，也不要用錘子或沖桶直接敲擊軸承內外圈，以免影響軸承的配合精度或造成軸承損壞。
螺旋壓力機或液壓機的裝配方法
過盈量大的軸承可以用螺旋壓力機或液壓機裝配。壓制前，軸和軸承應找平，并涂上少量潤滑油。按壓速度不要太快。軸承就位后，應迅速消除壓力，以防損壞軸承或軸。
熱裝法
熱裝法是將軸承放入油中，加熱到80-100，使軸承的內孔膨脹，然后套在軸上，可以防止軸和軸承損壞。熱裝法不適用于帶有防塵蓋和填有潤滑脂的密封圈的軸承。
(3)裝配后調整圓錐滾子軸承的間隙。主要方法有墊片調整、螺絲調整、螺母調整。
(4)裝配推力球軸承時，應首先區分緊環和松環。緊環內徑略小，裝配好的緊環和軸在工作時保持相對靜止，始終靠在軸臺階或孔端面上，否則軸承會失去滾動作用，加速磨損。
滾動軸承組件介紹
滾動軸承的預緊方法分為徑向預緊法和軸向預緊法兩大類：
1.徑向預緊方法
徑向頂升法主要用于承受徑向載荷的錐孔軸承。典型的例子是雙列精密短圓柱滾子軸承。螺母用于調節軸承相對于錐形軸頸的軸向位置，以使內圈具有適當?shù)呐蛎浟?，并獲得徑向負間隙。這種方法主要用于機床主軸和噴氣發動機。
2.軸向預載荷法
軸向預緊方法可分為定位預緊和恒壓預緊。
定位預緊時，通過調整襯套或墊片的尺寸，可以獲得合適的預緊量；適當?shù)念A緊力也可以通過測量或控制啟動摩擦力矩來調節；預調預緊量的雙軸承對也可以直接用來達到預緊的目的，此時用戶一般不需要重新調整。簡而言之，在使用過程中，已經軸向預緊的軸承的相對位置肯定不會改變。
恒壓預緊是一種用螺旋彈簧、碟形彈簧等適當預緊軸承的方法。一般預拉伸彈簧的剛度要比軸承的剛度小很多，所以恒壓預拉伸的軸承在使用中相對位置會發生變化，但預拉伸量大致不變。
定位預緊力和恒壓預緊力的比較如下：
(1)當預緊量相等時，定位預緊對軸承剛度的影響較大
洛陽鴻元軸承歡迎您前來選購

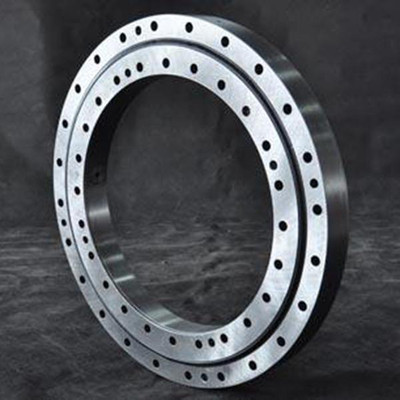

相關文章 ：交叉滾子的簡介
