角接觸軸承背靠背布置安裝介紹
角接觸軸承背靠背布置安裝介紹
- 2024/5/29 13:50:44

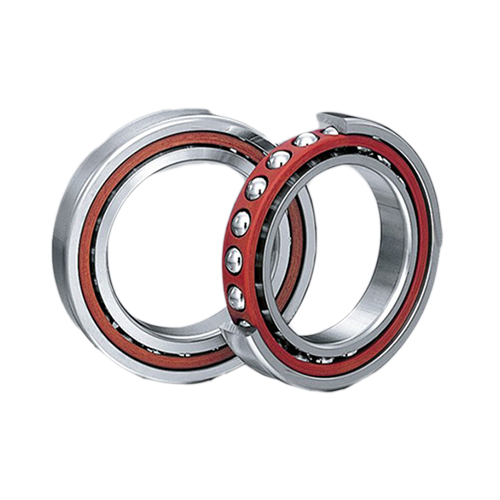

背靠背布置：也稱為 O 形布置（配對好的軸承后綴通常含有DB標識）。這種布置可提供最大的穩定性和剛性。在這種布置中，內圈端面設計為相互接觸，以實現預緊力，并且可以承受兩個方向的軸向載荷以及徑向載荷。
為什么這種布置會帶來更高的剛性和穩定性？
內外圈之間，是保持架與滾動體組合。在推動內圈的同時會將滾動體推向外圈方向。滾動體同時又會受到軸承外圈的限制。因此，外圈將對施加的載荷施加反作用力，該載荷將朝向軸中心線。根據接觸角，兩個軸承的反向力將發散，兩個反向力之間的距離為 L（見上圖）。
由于L 大于軸承的寬度，這就是為什么背靠背布置對軸承系統中的力矩有更好的抵抗力。
背對背配置的優勢具有較大的剛性，可以承受力矩載荷。
背對背配置在離心泵中的應用：泵軸較短，如單級懸臂離心泵，小型的雙支撐泵等；剛性要求較高；高轉速工況通常采用預緊安裝模式。
